Переход круглый
Для соединения двух разных по размеру круглых сечений вентиляционных каналов применяются круглые переходы. Они плавно изменяют диаметр сечения канала воздуховодов, что оптимизирует скорость потока в разрезе сечения канала.
Конструкция круглых переходов
Конструкция круглых переходов проста: один конец имеет диаметр Д, другой - диаметр д, переход из одного размера в другой - плавный. Круглые оцинкованные переходы имеют свободные фланцы, из сварные переходы - приварные фланцы из черной стали. Толщина металла нормируется в зависимости от размеров сечений.
Длина перехода – стандартная величина, зависит от соотношения диаметров перехода. При необходимости выпускаются переходы нестандартных длин по дополнительному запросу заказчика.
Типы круглых переходов
Переходы вентиляционные круглые различаются по типам:
·центральные (Тип 1)
·односторонние (Тип 2)
·со смещением (Тип 3)
Потери давления на круглых переходах

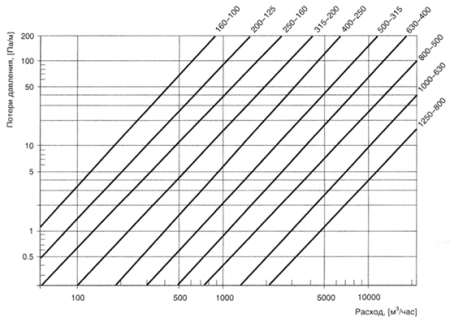

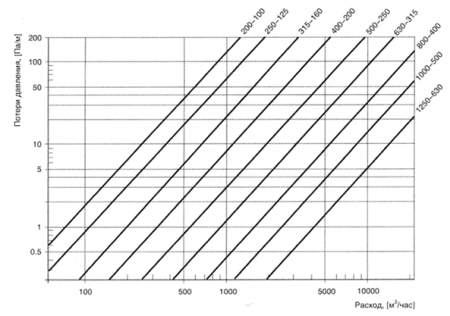

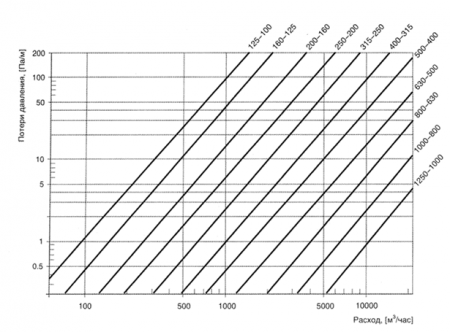

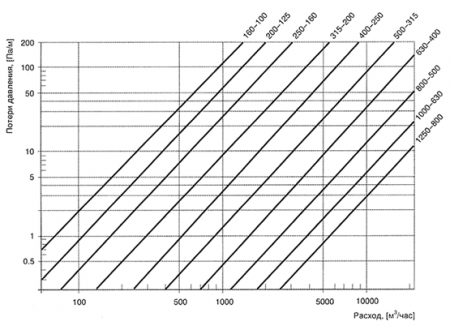

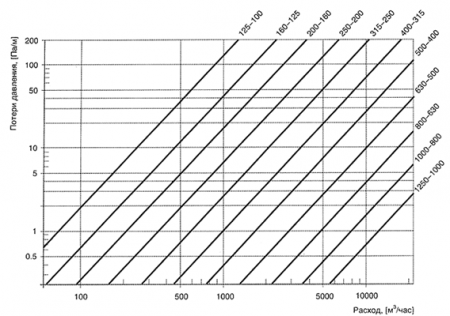

Потери давления на круглых переходах Типа 1 рассчитываются по графикам
Цены на круглые переходы
В таблице приведены розничные цены, основные размеры и характеристики круглых переходов из оцинкованной стали. Цены на другие переходы круглого сечения рассчитают наши инженеры по Вашей заявке.
Направляйте спецификации для расчета или звоните по телефону +7 (495) 989-66-92
