Проектирование вентиляции

Добавлено: 22 ноябрь 2015

Проектирование систем вентиляции и кондиционирования - комплексный и многоэтапный процесс. Основой для проектирования вентиляции служит задание на проектированиею В нем заказчик определяет основные требования, предъявляемые с его стороны к данным инженерным системам, с учетом существующих строительных норм и правил в конкретных областях применения вентиляционных систем. Грамотное техническое задание на проектирование позволяет избежать перерасхода средств заказчика при реализации проекта и создать энергоэффективные системы вентиляции, согласованно работающие с другими инженерными системами здания.

Проектирование вентиляции

Инженерный состав нашей компании разработает техническое задание на проектирование на основании архитектурных планировок и строительной концепции объекта.

Вопросы проектирования

  • Рассчитывается воздухообмен по помещениям, в которых техническим заданием определены зоны принудительной вентиляции воздуха.
  • Проводится аэродинамический расчет, который позволяет определить общий расход воздуха, сечения воздуховодов, потери давления в системе воздуховодов.
  • На основании вышеуказанных данных выбирают вентиляционное оборудование, предварительные места установки оборудования для вентиляции и места прокладки центральных и транзитных воздуховодов
  • Далее спроектированная вентиляционная система проверяется на соответствие нормам по шумам и вибрациям по СНиПам и доводится до соответствия путем переподбора воздуховодов, решеток, вентагрегатов и так далее.

При проектировании систем вентиляции и кондиционирования инженеры делают привязку проекта к реальному конструктиву, выезжая непосредственно на строительную площадку, и согласовывают системы вентиляции с архитектурно-дизайнерскими предпочтениями и пожеланиями Заказчика, а также с проектируемыми и существующими другими инженерными коммуникациями.

Состав проектной документации

Состав проектной документации фиксирует произведенные расчеты и расстановку оборудования в различной степени деталировки:

  • Эскизный проект представляет собой по существу эскиз размещения основного вентиляционного оборудования (с преамбулой в виде технического задания и части пояснительной записки).

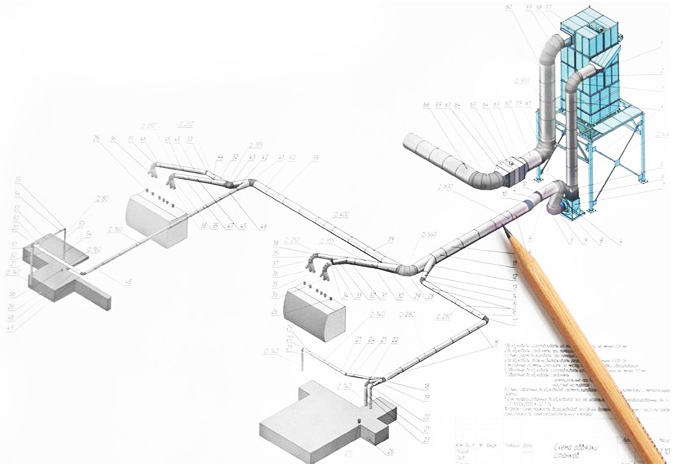

  • Монтажная схема ограничена кратким содержанием технического решения по системе вентиляции и схемами размещения вентиляционного оборудования и воздуховодов, также к ней прилагается спецификация оборудования без деталировок.
  • Проект вентиляции и кондиционирования (стадия Рабочей документации и Стадия Проектной документации) включает в себя полные комплекты чертежей и деталировки по оборудованию с размерами и привязками, перечни материалов и комплектующих, а также технические задания по смежным системам (электрика, автоматизация и другое).

Согласование проектной документации

При необходимости выполняется согласование проектной документации в государственных надзорных органах. После утверждения проекта Заказчиком объект комплектуется материалами и вентиляционным оборудованием согласно проектным ведомостям.


Стоимость проектирования вентиляции зависит от требуемой степени деталировки проекта, качественного по системного состава проекта (общеобменная вентиляция, дымоудаление, кондиционирование, отопление), набором необходимых согласований с различными службами (в том числе Госнадзора) и строительных объемов объекта.
